Functie en introductie

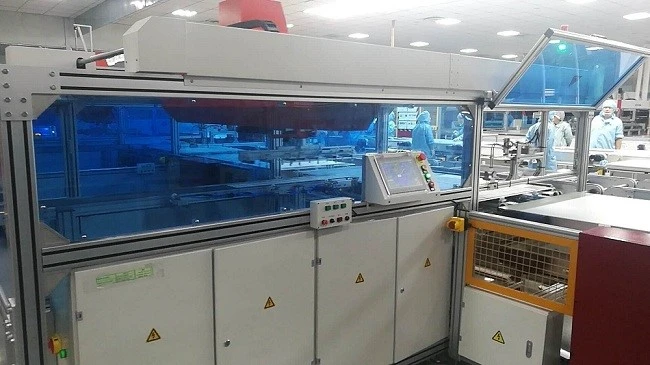

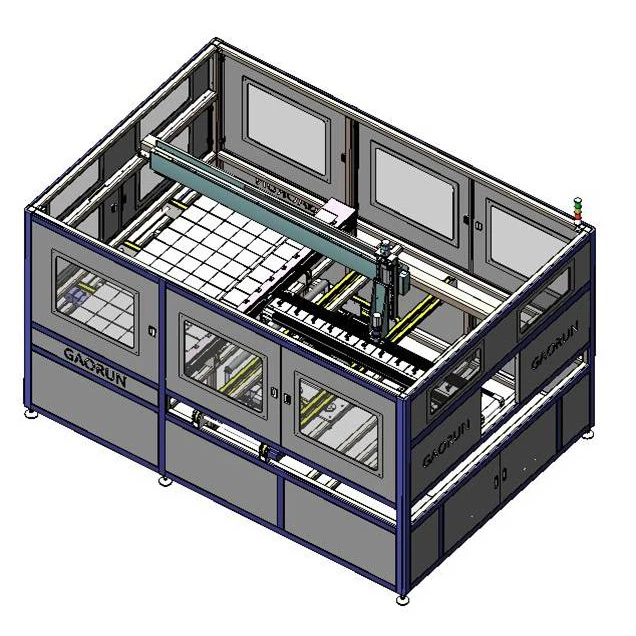

Automatische lay-upmachine met lange zijde naar voren, komt één-op-één overeen met de automatische snarenmachine. De lange zijde van de celreeks loopt parallel met de lange zijde van de module. De machine met een enkel set-layup-systeem kan worden toegepast voor de lay-out van 96, 72 en 60 modules en heeft machineregeling.
1. Ontvangst van de stringcel van de automatische stringcel. Het kiezen van de celreeks voor het regulatiemechanisme. Voer de regeling uit naar de stringcel.
2. Ontvangst van glas en EVA-materiaal van de productielijn. Voer de regeling uit naar de stringcel.
3. Het oppakken van de celstreng van het regelmechanisme. Het plaatsen van de celreeks op de EVA volgens de positieve en negatieve elektrode. Breng de module over nadat alle actie is voltooid.
4. De stringcel kan visuele positionering, vezeloptische positionering en mechanische positionering bereiken.
Hoofdparameter
Moduleformaat:(1400-2600)mm*(800-1100)mm
Cyclustijd: tijd van string met 10 of 12 modules bedraagt minder dan 15 s/tijd
string met 6 modules is minder dan 10 s
Maximale capaciteit: 2400 /uur
Gewicht: 400 kg
Nominaal vermogen: 4,5 kW
Druk:0.6-0.8 MPa
Verbindingsformaat:Φ12
Afmeting (LXBXH): 3500 mm * 2500 mm * 2200 mm
Voordeel
1. De machine maakt gebruik van riem en schroefstang die worden aangedreven door een servomotor voor transmissie en worden geleid door een lineaire rail, met voordelen zoals nauwkeurige positionering, stabiele werking en hoge snelheid.
2. De zuigplaat is gemaakt van polyurethaan en laat na het zuigen geen sporen na op de celstreng.
3. De machine is uitgerust met uitschakel- en ontluchtingsbeveiliging.
4. De machine is volautomatisch en vereist geen menselijke tussenkomst.
5. De nauwkeurigheid van de lokalisatie van de celreeks is ±0,3 mm.
6. Zes celreeksen met een interval tussen 1 ~ 10 mm.
7. Afmeting van de celstring is 125/156,6 ~ 12 stuks.
8. Hoofdrail met 2 busbar/3 busbar/4 busbar/5 busbar.
|
