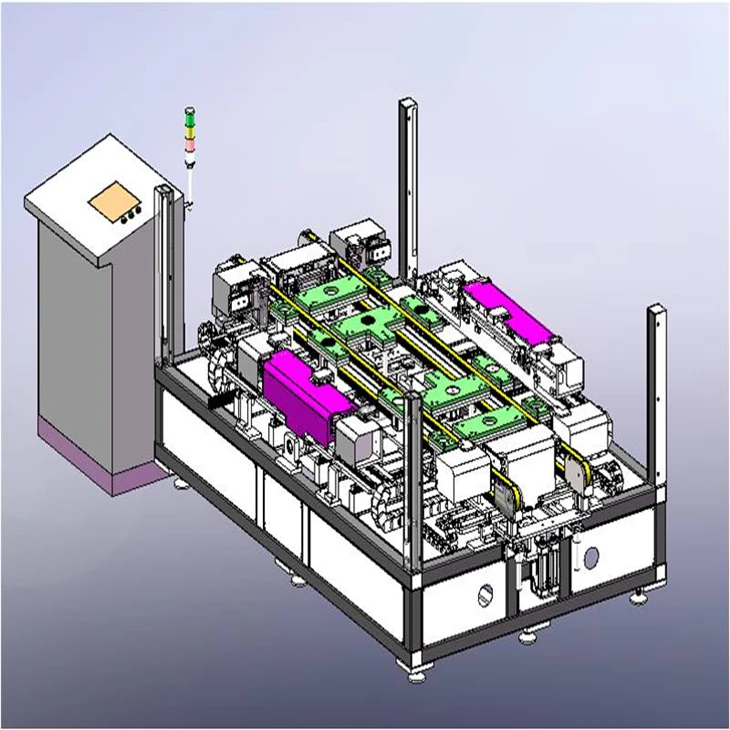

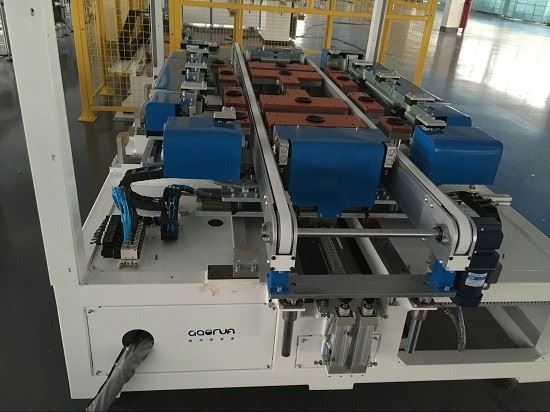

Functie en introductie
Online handmatig laden van profiel in de apparatuur.
Wanneer de modules op de juiste positie zijn en het frame klaar is, zal de luchtcilinder zich vervormen en vastklemmen. De servomotor installeert tegelijkertijd het frame.
1. Lange/korte zijde naar voren.
2. Transportmodus: synchrone transportband.
3. Transporthoogte: 960 ± 50 mm.
4.Lengte en breedte zijn verstelbaar volgens de moduleafmetingen, waarbij gebruik wordt gemaakt van een snelle vergrendeling en snel kan worden aangepast om aan verschillende modules te voldoen.
7. Besturingsmodus: motorbesturing + servoaandrijving.
8. Operationele modus: automatisch/handmatig.
9.HMI: Chinees + touchscreen.
Hoofdparameter
Applicable module dimension:2000mm >long edge >150mm, 1000mm>Korte rand 800 mm, gewicht minder dan 30 kg.
Cyclustijd: <35s
Maximale capaciteit: groter dan of gelijk aan 2400/dag
Operators online: 2
Nominaal vermogen: 3,0 kW
Verbindingsformaat:Φ12
Afmeting (LXBXH): 2779 mm * 2249 mm * 950 mm
Voordeel
1. De apparatuur kiest een servomotor die voordelen heeft, zoals nauwkeurig tijdens het verplaatsen en stabiel.
2. Uitrusting bestaat uit een balansmechanismestructuur, 12 paar zuignappen voor balans.
3. Zuignappen zijn gemaakt van geïmporteerde silicagelmaterialen en laten geen sporen achter op het oppervlak.
4,12 paar zuignappen geïntegreerd met één stuk, de aanpassing neemt de hand-rocker-structuur aan, snel, eenvoudig, handig en betrouwbaar.
5. Apparatuur bestaat uit een richtmechanisme.
6. Aanpassing van de lange en korte rand neemt een snelle vergrendelingsstructuur aan, snel, eenvoudig, handig en betrouwbaar.
7. De framekracht voor de korte zijde bedraagt maximaal 2,2 ton.
8. Nauwkeurigheid: ±1 mm voor lange en korte randen, diagonaal kleiner dan of gelijk aan 1,5 mm.
9. Zelfs overloop: gekwalificeerd tarief >98%.
|
