Functie en introductie

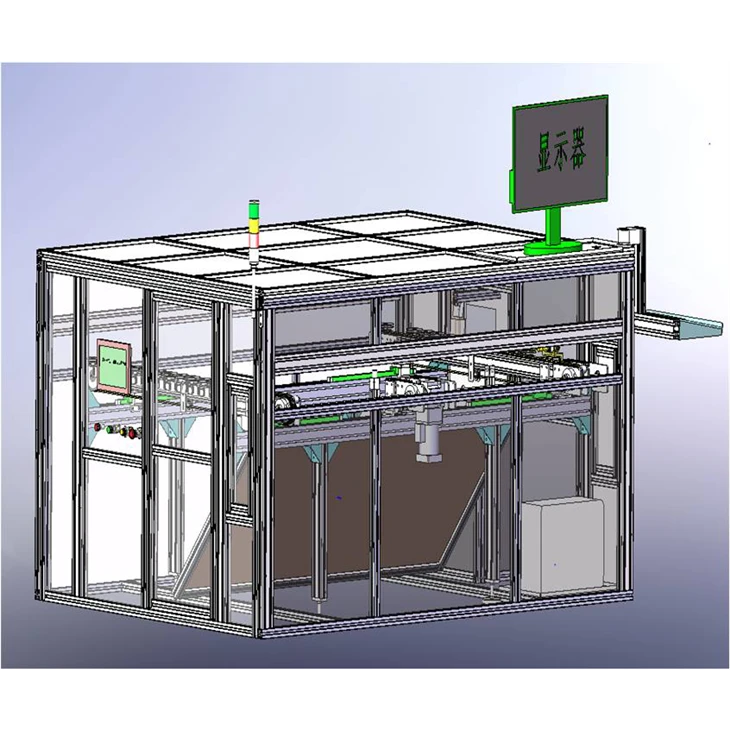

Online EL-tester, de transmissiehoogte 960 mm (kan ontwerpen volgens de vraag van de klant), short come en short go, enkele camera 1600w/2400w/3200w, licht naar beneden.
1. Stuur een signaal na de verzending in het laatste proces.
2.EL-tester ontvangt het signaal, de geheime deur open, transmissie naar het werkgebied, geheime deur gesloten.
3. Bij het positioneren van de laatste actie vertraagt de motor van de frequentieomzetting, het onderdeel arriveert bij de positioneringskolom en de motor stopt met draaien.
4. Sondeacties (maak de bovenkant van de sonde op het buslint).
5. De camera maakt automatisch foto's, de testresultaten worden automatisch opgeslagen op de computer en de sonde wordt gereset.
6. De geheime deur open, de motor draait de transmissie van de component, de component heeft dit gebied verlaten, ondersteuning voor het resetten van de component.
7. Wanneer het hoofdonderdeel draait, is de operator die het gedetecteerde onderdeel observeert, in overeenstemming met de vereisten.
Hoofdparameter
Moduleformaat:(1580-2000)mm*(800-1000)mm
Cyclustijd:<33s
Maximale capaciteit: >2618/dag,
Online operator:1
Nominaal vermogen (kw): 1,02 kW,
Druk(MPa):0.7MPa+0.1 ,
Afmeting (LXBXH): 2580 mm x 1900 mm x 1400 mm,
Voordeel

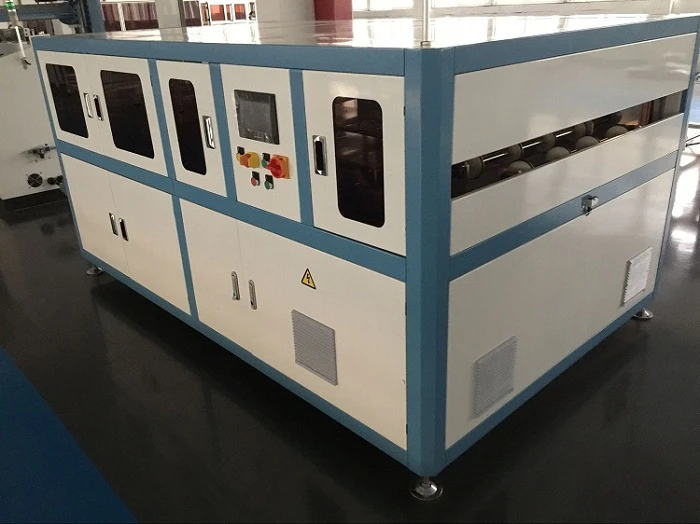

1. De machine bedekt met een stalen structuur, uiterlijk met moffellak, ziet er schoon en netjes uit
2. Automatische bediening, zonder tussenkomst van personeel, hoge mate van automatisering, goede veiligheid.
3.Singlecamera1600W/2400W/3200W maakt foto's die duidelijk en gemakkelijk te onderscheiden zijn
4. Invoer voor scannen van streepjescodes, automatisch benoemd met de streepjescode en opslaan, automatische watermerkafbeelding.
5.Defecttypedefinitie, defectclassificatie automatisch genereren van datummap, automatisch opslaan, queryfunctie.
6. De machine heeft een host voor het opslaan en maken van foto's door mensen.
7.Afbeeldingsformaat opslaan, padwijziging opslaan.
8. Beeldweergavepixels, de software kan worden aangepast om aan de behoeften van verschillende klanten te voldoen.
9. Uitbreidbare MES-verbinding, gegevens en afbeeldingen kunnen rechtstreeks naar de server worden geladen.
|
