Functie en introductie

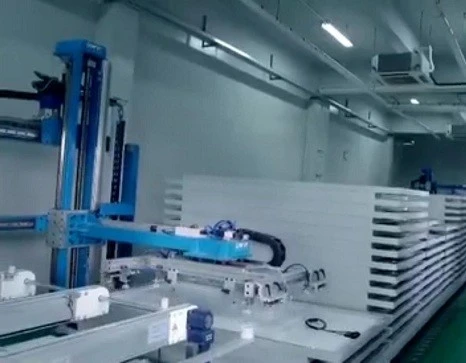

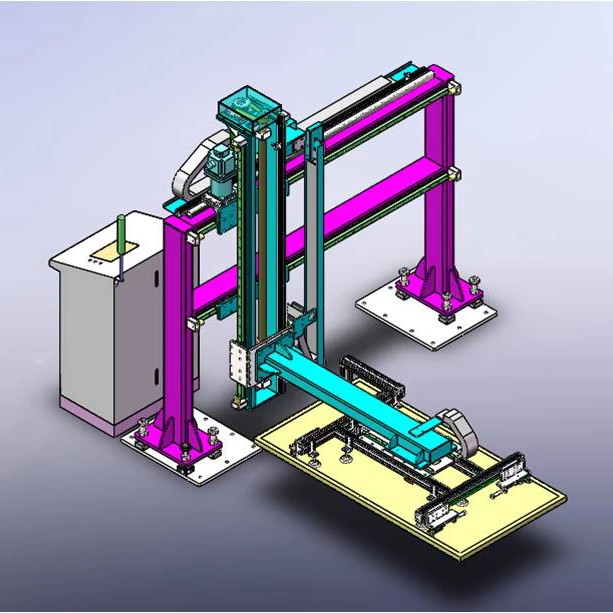

De hele uitrusting omvat een uithardingslijn voor kettingplaten en een op en neer handler.
De sleutelfunctie wordt gebruikt om de modules op een constante temperatuur te houden en te stapelen, waardoor ruimte wordt bespaard.
1. Modules bewegen.
2. Plaats de module in de plaatsvervangende positie.
3. De stapelhoogte van de module is 1450 mm (29 modules van 50 mm) boven het oppervlak van de buigmachine.
4.Het armatuur van de module is gemaakt van een aluminium frame.
Hoofdparameter
Moduleformaat:Lengte(1580-2000)mm×Breedte(800-1000)mm
Cyclustijd: <33s
Maximale capaciteit: >2618/dag
Online-operator: geen
Gewicht: ongeveer 1200kg
Nominaal vermogen (kw): 6,26 kW
Druk(MPa):0.6-0.8MPa
Verbindingsformaat:Φ12
Afmeting (LXBXH): 4200 mm x 2070 mm x 2550 mm
Voordeel
1. De machine maakt gebruik van een rondsel- en tandheugeltransmissiemechanisme, aangedreven door een servomotor en geleid door een lineaire rail, met voordelen zoals nauwkeurige positionering en stabiele werking.
2. De machine is uitgerust met een veiligheidshek om de bedrijfsveiligheid te garanderen.
3. De bevestiging van het moduleframe is veilig, betrouwbaar en laat geen krassen achter.
4. De machine is volautomatisch en vereist geen menselijke tussenkomst.
5. Gebruiksvriendelijke interface voor bediening en programmering.
|
