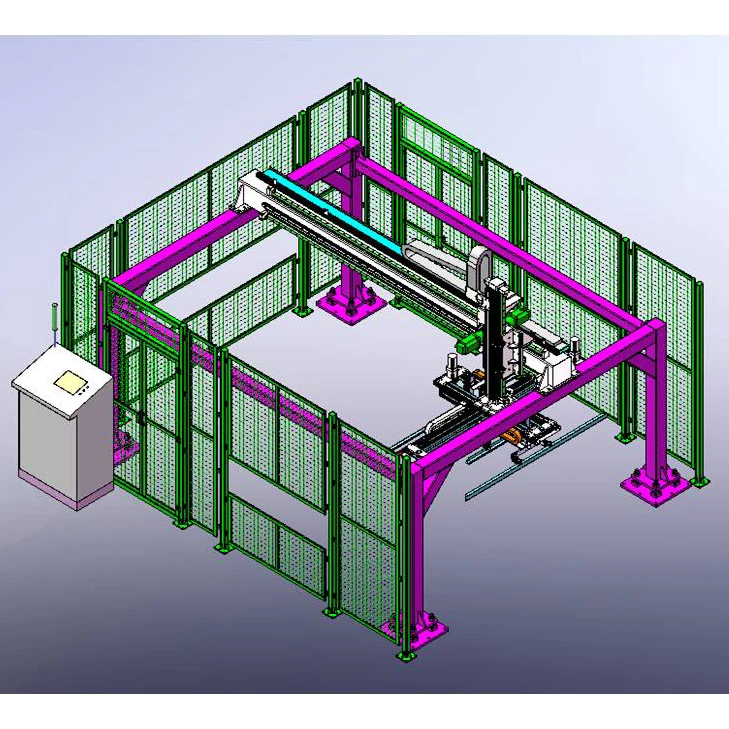

Apparatuurfuncties en introductie
1. Componentgroei in en uit;
2. Transmissiemethode: synchrone riemtransmissie;
3. Pak automatisch het frame en plaats het op de inlijstmachine;
4. De servomotor drijft de synchrone riem aan, waardoor de grijper naar de aangewezen positie beweegt voor nauwkeurige positionering;
5. De hoofdstructuur van de apparatuur is gemaakt door vierkantlassen;
6. Meerdere cilindercombinaties voor gemakkelijk grijpen;
7. De robotarm met automatisch frame heeft een L-vormige structuur, met een kortere cantilever en een stabielere structuur;
8. Besturingsmethode: bewegingsbesturing + servoaandrijving.
Belangrijkste prestatieparameters van de apparatuur
Toepasselijke componentspecificaties: Compatibele componenten omvatten dubbele glascomponenten met een lengte van 1500 mm-2000mm en een breedtebereik van 600 mm-1000mm, evenals conventionele componenten
Werkritme: ongeveer 29 seconden
Maximale productiecapaciteit: circa 2979 stuks per dag
Online operator: Geen
Gewicht: ongeveer 2100 kg
Nominaal vermogen (KW): 5,62 kW
Gasverbruik (l/min): 10 l/min
Druk (MPa): 0.6-0.8 MPa
Ruis (dbA): <72dB
Externe afmetingen (lengte x breedte x hoogte): 4100 mm x 4770 mm x 2300 mm (inclusief beschermend gaas)
Voordelen Introductie
1. De apparatuur wordt aangedreven door een servomotor, aangedreven door tandwielen en tandheugels, en geleid door een lineaire geleiderail, die de voordelen heeft van een nauwkeurige positionering en een soepele werking;
2. De gehele machine is uitgerust met een veiligheidshek, dat veiligheidsbescherming biedt;
3. De hele machine is uitgerust met een uitschakel- en gasbeveiliging;
4. Het gehele framegrijpproces wordt voltooid door pneumatische bediening, wat efficiënt en handig is;
5. Volledig automatische besturing van de apparatuur, geen tussenkomst van personeel nodig;
6. De programmeerinterface is eenvoudig en gebruiksvriendelijk.
|
