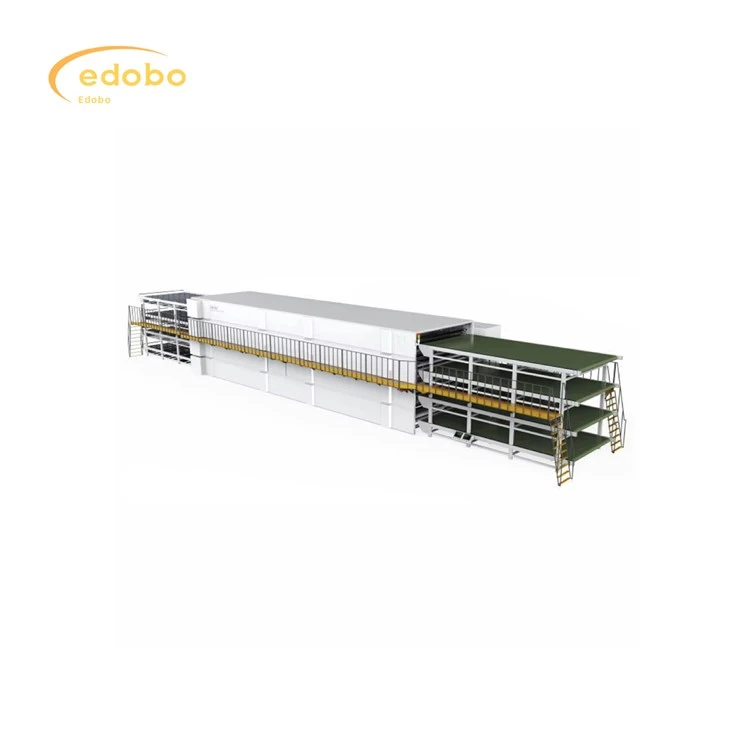

Kant-en-klare productielijn voor zonnepanelen

Automatisch inlijsten

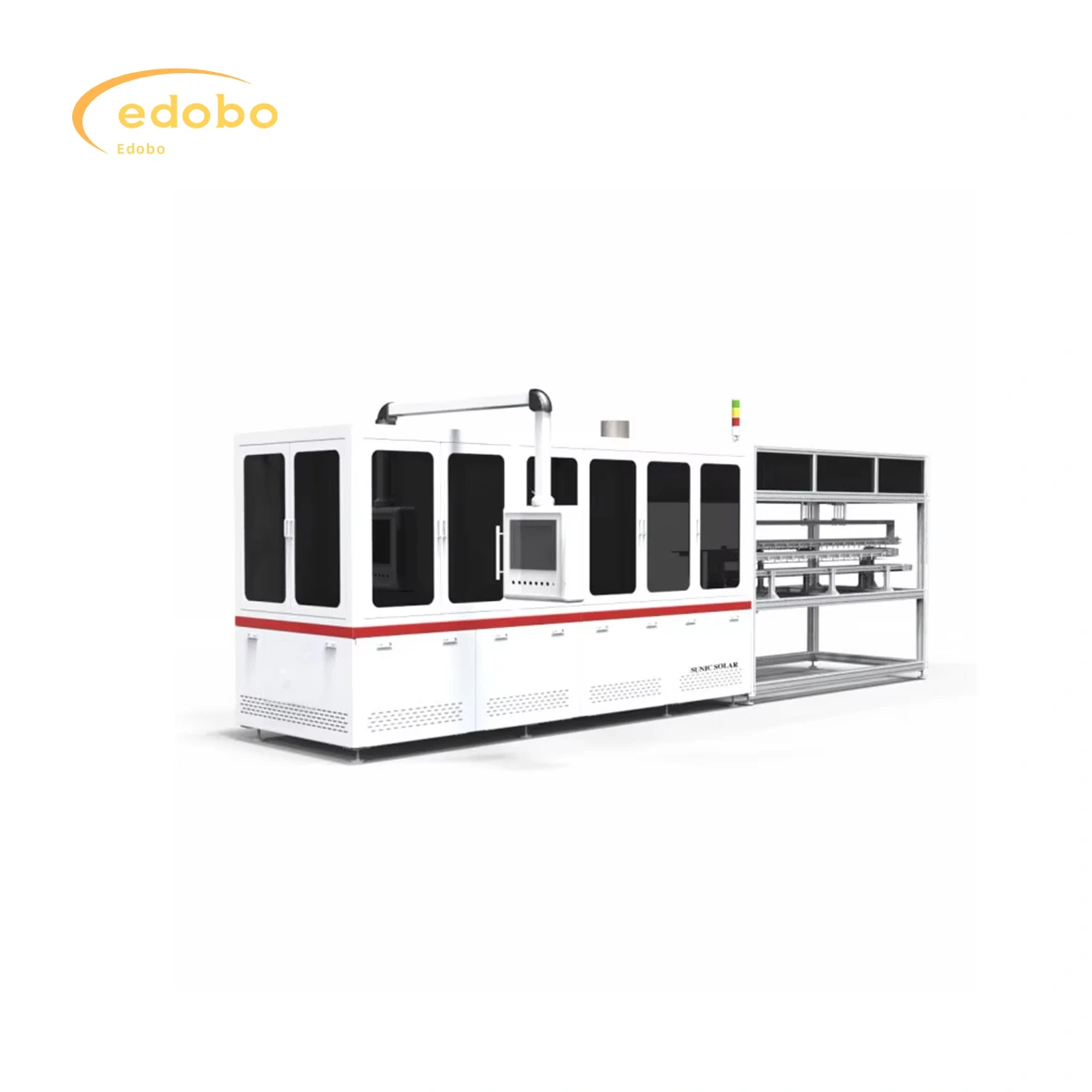

Serie lasmachine

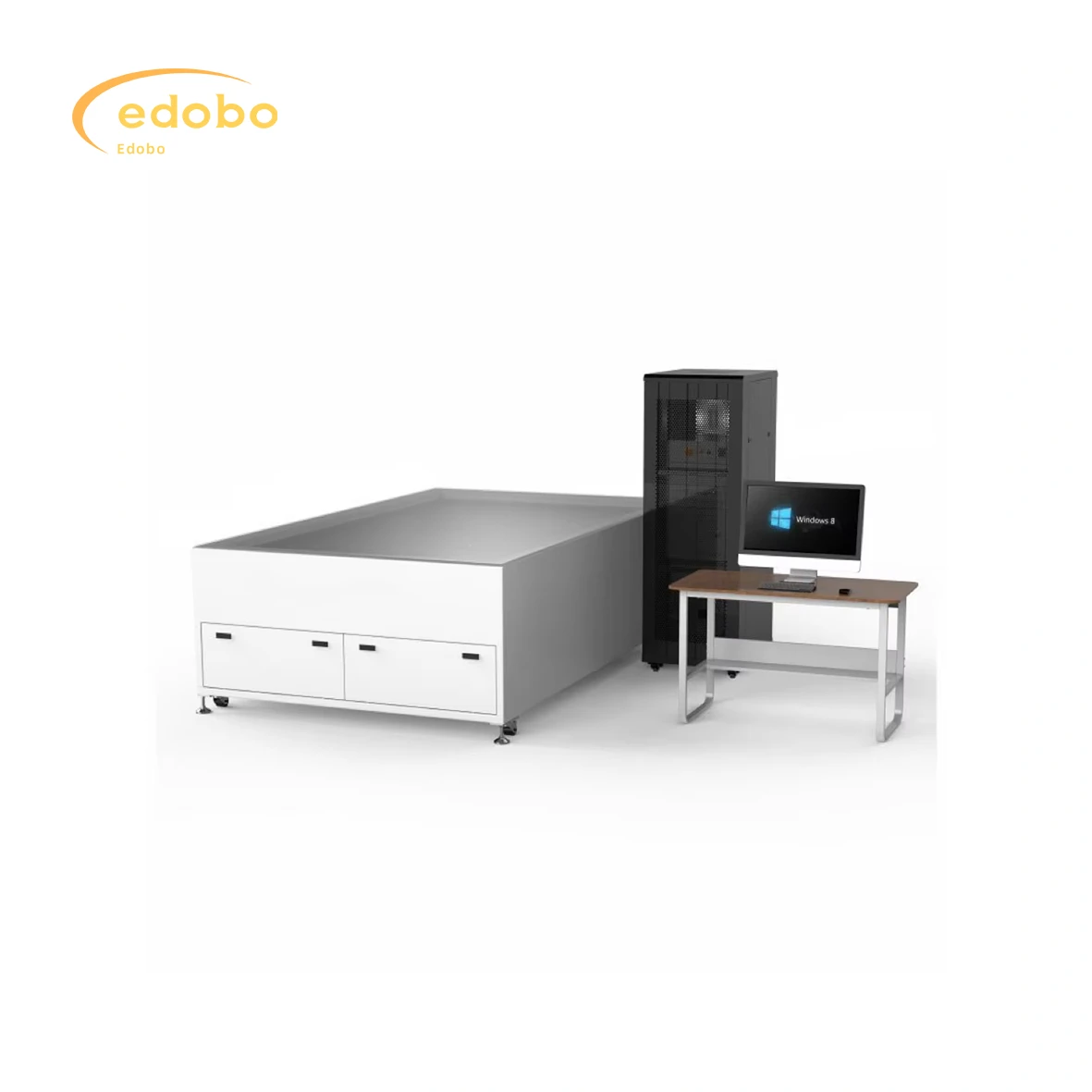

Testinstrument

1. Kies een servomotor voor hoge verplaatsingsnauwkeurigheid en stabiliteit;
2. De apparatuur omvat een mechanisme voor het nivelleren van componenten, met in totaal 16 zuignappen die de componenten waterpas stellen;
3. De 16 zuignappen zijn gemaakt van geïmporteerd siliconenmateriaal en de apparatuur laat geen sporen achter op het oppervlak van het onderdeel
tijdens het werken;
4. Het ontwerp van de zuignap is een integraal geïntegreerd type, pas de structuur van de handgreep aan, de aanpassing is snel, eenvoudig en handig
en betrouwbaar;
5. De uitrusting omvat het profielrichtmechanisme, dat het rechttrekken van de lange en korte randen kan vergemakkelijken;
6. De aanpassing van de lange en korte randverandering keurt een snel vergrendelingsmechanisme goed, aanpassing snel, eenvoudig, handig en betrouwbaar

Hoek frezen

1. De apparatuur wordt aangedreven door een servomotor en overgedragen met een synchrone riem, met de kenmerken van nauwkeurige werking en soepele werking;
2. Draag de vier hoeken van het onderdeel tegelijkertijd om de beat te garanderen;
3. De zandband in het slijphoekmechanisme heeft een spanmechanisme, dat eenvoudig en gemakkelijk te vervangen is;
4. De apparatuur keurt het lasframe van de staalconstructie goed, met hoge sterkte, en de hele machine is solide en betrouwbaar tijdens de transmissie;
5. De apparatuur wordt automatisch bediend, zonder tussenkomst van personeel in het bedieningsproces

Glazen losser

1. Kies een servomotor voor hoge overdrachtsnauwkeurigheid en stabiele transmissieprestaties;
2. Geavanceerde ontwerpprincipes en verwerkingsmethoden om de betrouwbaarheid van de gehele werking van de machine te garanderen;
3. Automatische controle van het hele proces om tussenkomst van personeel en hoge productie-efficiëntie te voorkomen;
4. De hele machine is uitgerust met een veiligheidshek, dat de veiligheidsbeschermingsfunctie heeft;
5. Computerprogrammering en -besturing, zeer intelligent, eenvoudig en gemakkelijk te bedienen;
6. Handige installatie, energiebesparing en milieubescherming, gemakkelijk te onderhouden en lage prijs

1. De machine maakt gebruik van een synchrone riem, aangedreven door een servomotor en geleid door een lineaire geleiderail, die de voordelen heeft van nauwkeurige positionering, stabiele werking en hoge snelheid.
2. De zuignap is gemaakt van polyurethaan en laat na het zuigen geen sporen achter op de batterijstreng.
3. De machine is uitgerust met stroom- en gasbeveiliging.
4. De machine is volledig automatisch en vereist geen handmatige tussenkomst.
5. De positioneringsnauwkeurigheid van de batterijreeks is ± 0,3 millimeter
6. Zes netsnoeren met een onderlinge afstand van 1-10 millimeter
7. Compatibel met meerdere batterijstrings, maat 156/182/210, 6-12 stuks
8. De belangrijkste zonnecelvinger is compatibel met 2/3/4/5 vingers

(1) Capaciteit productielijn: 50 MW-500MW/jaar.
(2) De stroombehoefte van de apparatuur is 380 V (driefasig vijfdraadssysteem) en de stroombehoefte kan worden gevonden in de apparatuurparameters van elke unit. De configuratie van de stroomlijn wordt afzonderlijk door ons bedrijf geleverd.
(3) De vereiste perslucht voor de apparatuur is 0.6-0.8 MPa, droog, schoon en voldoet aan de eisen van geautomatiseerde productielijnen; Stofdeeltjes kleiner dan of gelijk aan 1um, waterdrukdauwpunt kleiner dan of gelijk aan -40 graad, olie (inclusief stoom) kleiner dan of gelijk aan 0.1mg/;
(4) De zuiverheid van de lucht in de fabriek mag niet minder zijn dan het niveau 300.000 (ISO-klasse 8);
(5) Transportsnelheid van transmissieapparatuur: de transmissiecyclustijd bedraagt ​​minder dan 22 seconden, wat voldoet aan de eis van een productiecapaciteit van 500 MW/jaar. De hele lijn maakt gebruik van variabele frequentie-snelheidsregeling, met een hoofdsnelheidsregelingsfrequentie ingesteld op 30 Hz en een snelheidsregelbereik van 0-50 HZ (specifieke snelheid is te vinden in de apparatuurparameters van elke eenheid);
(6) Externe afmetingen van transmissielijn: Deze apparatuur is een niet-standaard apparaat en het definitieve lay-outdiagram wordt geleverd door Edobo Solar;
(7) Hoogte en verstelbereik van de montagelijn: Er bestaat een bepaald hoogteverschil tussen de afzonderlijke uitrusting en de transmissie-eenheid. Voor gedetailleerde externe afmetingen verwijzen wij u naar de technische parameters van de individuele apparatuur; De hoogte van de transmissie-eenheid is doorgaans 950 mm ± 30 mm;
(8) Het werkingsbereik van de transmissielijn en de apparatuur kan worden aangepast tussen componenten met een lengte (1650 mm-2600mm) * breedte (950 mm-1500 mm), waardoor het transport van componenten met verschillende lamineermethoden mogelijk wordt.
(9) De transmissielijn is glad en de offsetgrootte is minder dan 10 mm;
(10) Wanneer de apparatuur normaal werkt, bedraagt ​​het uitvalpercentage van componenten veroorzaakt door de apparatuur en transmissielijnen minder dan 1/1000;
(11) Geluidsniveau tijdens werking van de apparatuur Minder dan of gelijk aan 72 dBA (exclusief compressiepompen)

1. De cel maakt gebruik van visuele CCD-positionering, wat de voordelen heeft van hoge nauwkeurigheid en stabiliteit;
2. De apparatuur kan automatisch componenten ontvangen, automatisch opmaken en automatisch exporteren, en de lay-out is nauwkeurige positionering;
3. De zuignap is gemaakt van geïmporteerd siliconenmateriaal, dat geen sporen achterlaat op het oppervlak van de batterij;
4. Gebruik de mechanische bewegingsmodus met drie assen (180 graden draaien);
5. De laterale beweging maakt gebruik van een lineaire motormodule, die de voordelen heeft van een hoge bewegingssnelheid, hoge herhaalde positioneringsnauwkeurigheid en stabiele prestaties, waardoor de algehele slagtijd wordt bespaard;
6. De aanpassing van de lange en korte randverandering keurt een snel vergrendelingsmechanisme goed, aanpassing snel, eenvoudig, handig en betrouwbaar;
