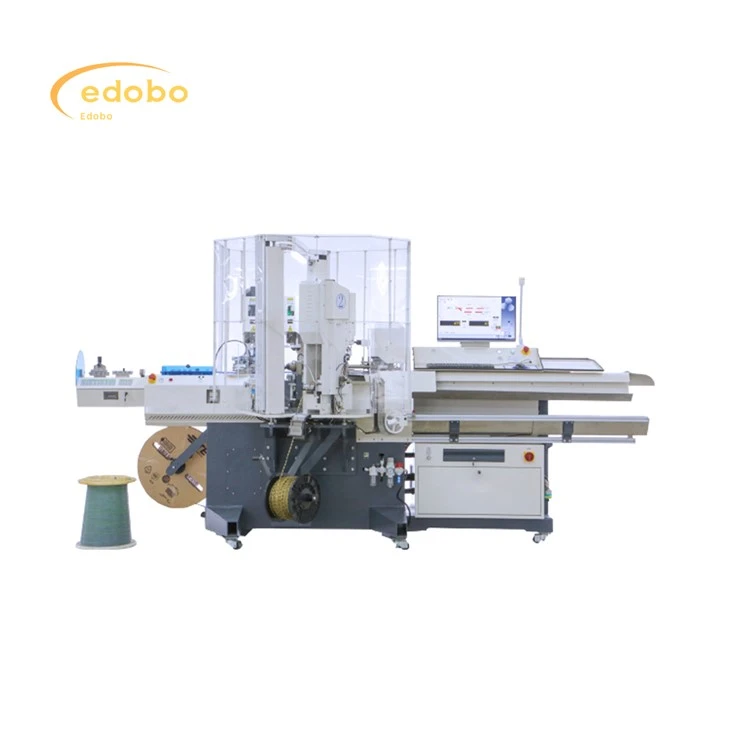

Zonnepaneel MC4 Connection Line Productielijn

Montage van positieve en negatieve connectoren

Negatieve pool (vrouwelijke connector):

1. Take Housing (vrouwelijke connector):Begin met de vrouwelijke connectorwoningen.

2.o-ring insert in huisvesting (vrouwelijke connector):Plaats de O-ring in de vrouwelijke behuizing.

3.Assembly of Grommet & Collet (vrouwelijke connector):Monteer de doorvoertule en collet voor de vrouwelijke connector.

4. PLOBEERGROMET PLOME MONTAGE IN HUIDING (VROUWELIJKE CONNECTOR):Plaats de geassembleerde doorvoertule en collet in de vrouwelijke behuizing.

5.CAP -montage (vrouwelijke connector):Bevestig de dop aan de vrouwelijke connectorbehuizing.

Positieve pool (mannelijke connector):

1. Take Housing (mannelijke connector):Begin met de mannelijke connectorbehuizing.

2.Assembly of Grommet & Collet (mannelijke connector):Monteer de doorvoertule en collet voor de mannelijke connector.

3. PLOCKENDE MONTAGE MONTAGE IN HUIDING (MANNELIJKE CONNECTOR):Plaats de geassembleerde doorvoertule en collet in de mannelijke behuizing.

4.Cap -assemblage (mannelijke connector):Bevestig de dop aan de mannelijke connectorbehuizing.

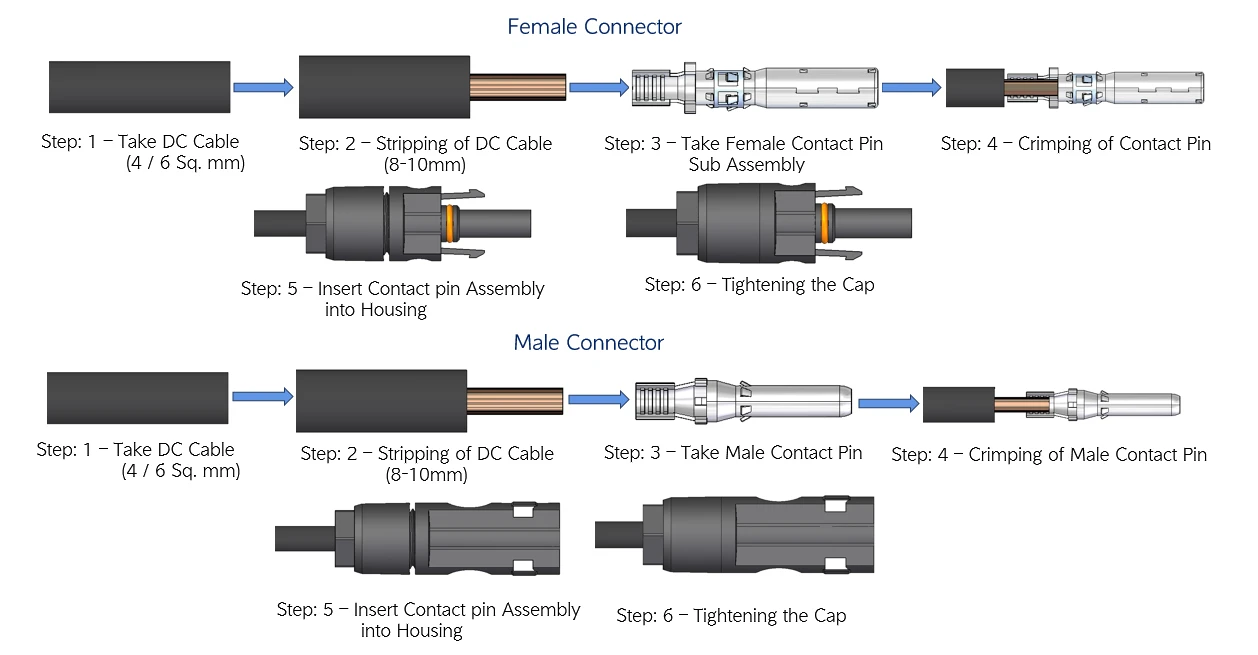

De stappen van de terminal bevatten voornamelijk de volgende stappen:

2. Maak DC -kabel aan:Bereid een DC -kabel voor.

2. Bereid de kabel op:Strip een isolatieduur van de DC -kabel (draad).

3. Selecteer de contactpen:Neem de vrouwelijke of mannelijke contactpen -assemblage

4.Crimeer de contactpen:Plaats de gestripte draad in de contactpen en gebruik een krimpgereedschap om de contactpen veilig aan de draad te bevestigen.

5. Invatten in huisvesting:Plaats de gekrimpeld contactpen in de connectorbehuizing.

6. togen de dop:Bevestig de dop op de behuizing om de connector te voltooien.

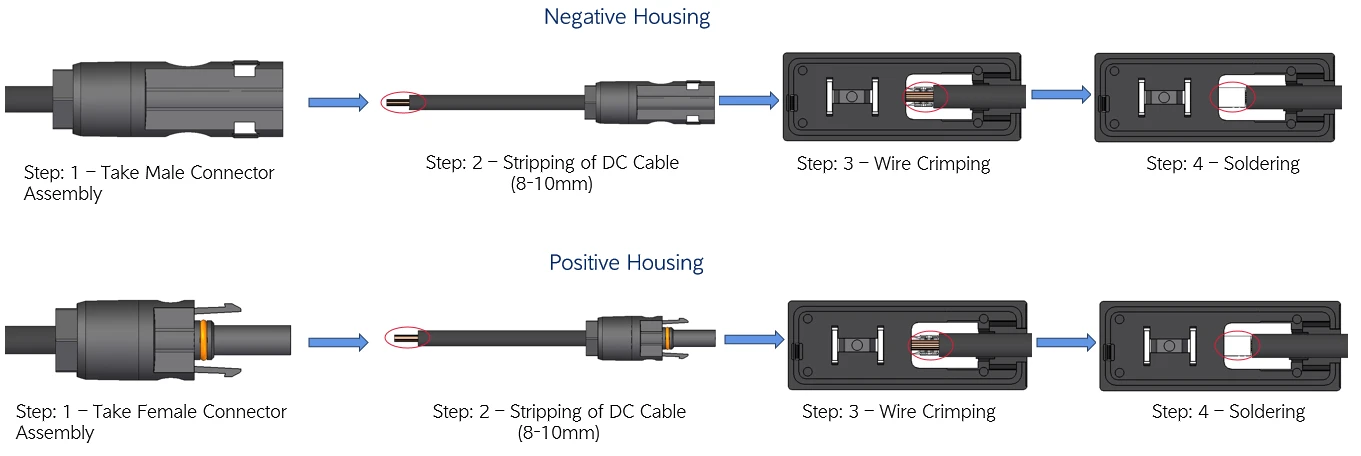

De draad wordt direct in de aansluitdoos gekrompen:

Neem de connectorassemblage:Neem de mannelijke of vrouwelijke connectorassemblage.

Strip de kabel:Strip 8-10 mm isolatie van de DC -kabel.

Draad krimpen:Krimp de gestripte draad rechtstreeks in de aansluitdoos. De aansluitdoos heeft interne terminals (vaak metalen tabbladen of connectoren) die zijn ontworpen om de draad te ontvangen en veilig te houden.

Solderen (vast):Soldeer de verbinding. Soldeer zal extra sterkte toevoegen en helpen om corrosie in de verbinding te voorkomen.

1. Deze productielijn wordt voornamelijk gebruikt voor de volgende processen: kabelbelasting, kabelopstelling, kabelvoeding en rechttrekken, kabelsnijmen, kabels, visuele inspectie, inzet van connector, connectorschroeven, enz.

2. De vereiste stroombronnen zijn elektriciteit en gecomprimeerde lucht. Elke werkstation en transportunit werkt samen in de buurt van één.

3. Het belangrijkste materiaal dat wordt gebruikt bij de productie van de hele machine is gelaste frame, en alle onderdelen die gevoelig zijn voor corrosie krijgen oppervlaktebehandelingen zoals schilderen en elektropleren om te zorgen voor geen corrosie en een goed uiterlijk tijdens de garantieperiode of zelfs langer.

4. Het apparatuurontwerp houdt volledig rekening met ergonomie en fabrieksoperatie. De apparatuur kan de productie -output automatisch tellen.

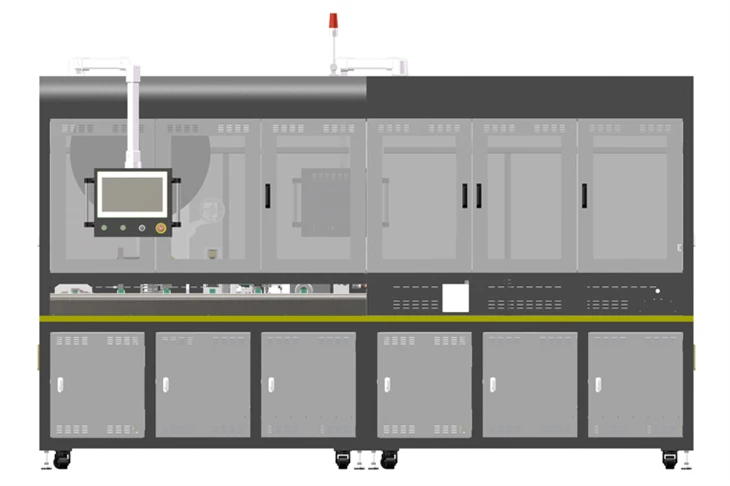

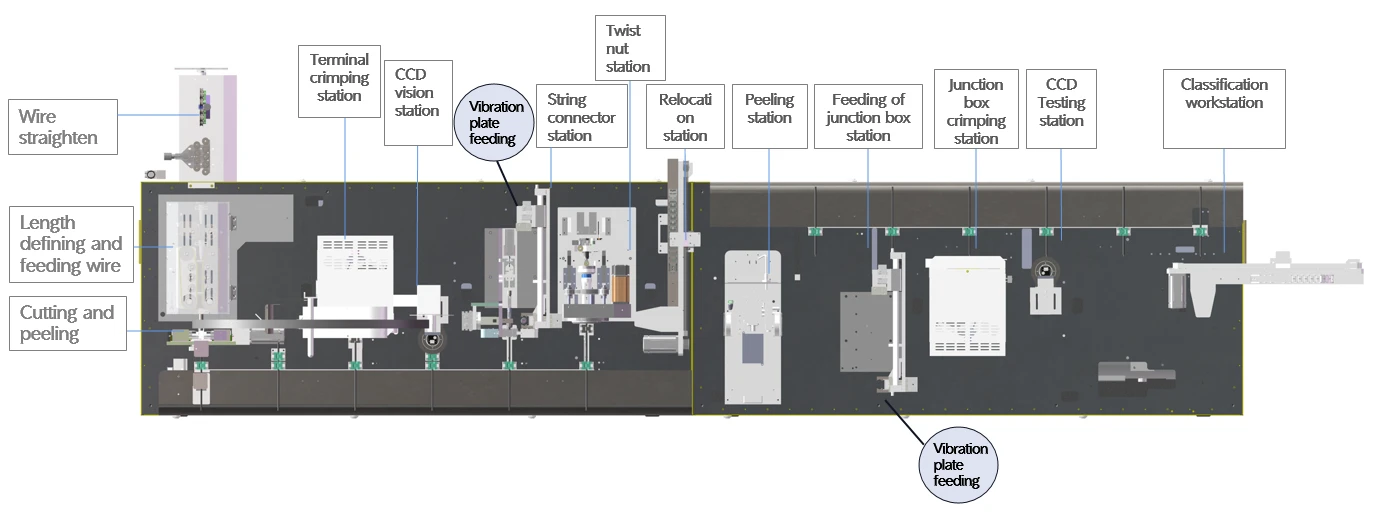

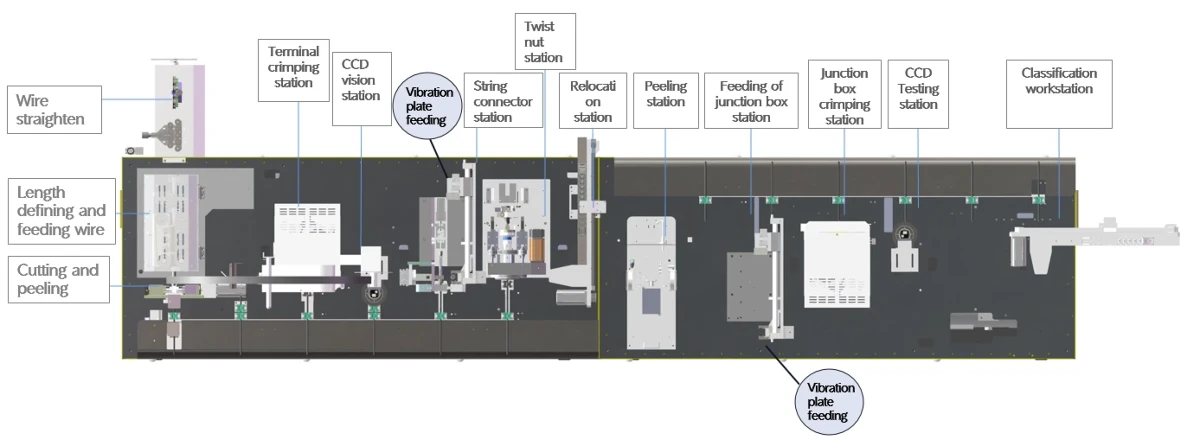

1. De productielijn is geschikt voor geautomatiseerde verwerking van fotovoltaïsche kabels. De productielijn stroomt van links naar rechts en kan draadstrippen, terminal krimpen, CCD -detectie, connectordraad, moerwending, krimpende aansluitdoos, CCD -detectie bereiken

2. Toepasselijke draaddiameter: 4 mm²

3. Lijnlengte: 15 0 mm -600 mm, tolerantie ± 0.002 * l +1 mm;

4. Peellengte bereik: 1-9 mm;

5. Productieritme: groter dan of gelijk aan 4 seconden;

6. Hostgrootte: 1200 × 4000 × 2400mm

7. Human Machine -besturingssysteem: de taakbare scherminterface is eenvoudig en duidelijk, waardoor de werking van de machine snel kan worden besturen. Alle parameters kunnen eenvoudig worden ingesteld en opgeslagen en de werkinginstructies worden op een intuïtieve en eenvoudige manier weergegeven via afbeeldingen. Het wordt geleverd met een 4- niveau wachtwoordbeveiligingsfunctie (met machtigingen verdeeld in operator, kwaliteitscontrole, technicus en manager), een foutlampje en foutcodecoördinatie voor onderhoud, het bereiken van eenvoudig onderhoud en kostenreductie;

8. De meeste werkstations gebruiken volwassen producten voor integratie om productstabiliteit te waarborgen;

9. Servo -motorbesturingssysteem aannemen om de productnauwkeurigheid te waarborgen;

10. Het programma kan maximaal 100 bestanden opslaan en is toegankelijk door het programmanummer te selecteren. De databaseserver verzamelt productiegegevens en organiseert kwaliteit voor de productielijn, waardoor het handig is voor het bovenste systeem (MES of ERP) om gegevens te extraheren en gegevens te traceren tijdens productproductie via het netwerk;
